應用案例：商丘陽光鋁材有限公司中心變電站10KV系統—銀湖電氣

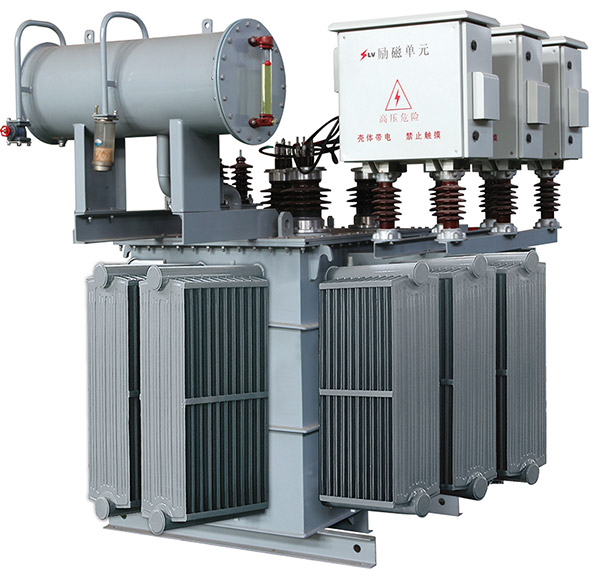

規格型號：MSVC-L-10-5400/4000kVar

案例分析：商丘陽光鋁材有限公司 10KV系統主要負荷為冷軋車間的開卷取電機、直流連扎生產系統，由于冷軋10KV系統負載主要為整流系統，屬非線性負載，是重要的諧波源，故冷軋車間的諧波含量較為嚴重，其中5次、11次和13次均超標，也導致了諧波電壓畸變率的超標。由于冷軋車間功率因數較低且諧波含量較大，導致中心變10KV進線功率因數較低，每月力調電費高。

銀湖電氣在經過電能質量測試之后出具解決方案為在其10KV系統設計1套MSVC-L-10-5400/4000kVar設備，在有效濾除系統中特征諧波的同時實現無功補償功率動態連續調節，保證功率因數恒定在0.95以上 。

應用效果：設備自投運以來，使其考核點功率因數達到0.95以上，同時系統中的5次、11次和13次諧波均得到有效濾除，數值控制在國標要求以下；完全達到了當初改造設計的效果。

銀湖電氣是國家火炬計劃項目（MSVC型高壓動態無功補償裝置）和國家創新基金項目（混合有源無功補償濾波裝置）的承擔者，是《高、低壓濾波器》行業標準起草單位之一，同時參與起草《磁控型可控并聯電抗器技術規范》、《高壓靜止同步補償裝置》、《無功補償裝置術語》等行業標準的制定。
