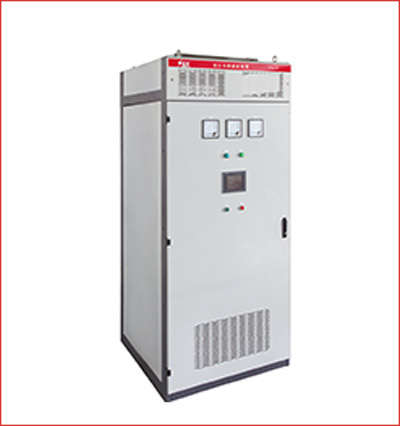

YSVG靜止無功發生器

該裝置適用于0.4-35KV電力系統，以實現無功功率從容性到感性的連續動態可調。產品可廣泛應用于電網樞紐變電站、風力發電場、光伏發電場、冶金工礦、油田石化、鐵路、電解熔煉、供/排/污水處理、電力牽引提升、機場港口公設、商業樓宇供電等等，特別是響應速度要求高的場合。

全國熱線

0571-87191580

在線咨詢

產品簡介 / Introduction

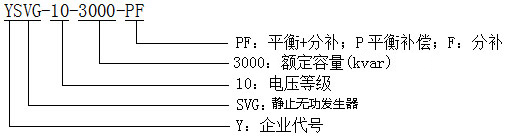

型號說明

工作原理

SVG采用可關斷電力電子器件（如IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。作為有源形補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。

技術指標

單機容量	低壓:90kVar～1600kVar、高壓:1MVar～400MVar
并網點電壓等級	低壓：0.38kV/0.66kV/1.14kV、　　高壓：6Kv/10Kv/27Kv/35kV
啟動方式	自勵啟動、啟動沖擊電流小
無功輸出特性	電流源輸出，在系統電壓降低到20％仍輸出額定容性無功電流

產品特點

● 三種補償方式：感性、容性、空載；

● 采用柜式結構，安裝周期短、運輸方便、調試周期短；

● 精度高、響應時間快(≤20ms)；

● 功率模塊采用強制風冷散熱方式，散熱方式效率高、體積緊湊；

● 光纖傳輸，高低壓隔離，避免電磁信號干擾；損耗小、補償效果好；

● 控制系統具有多重監控及保護功能，完成在系統各種異常情況下的可靠保護；

規格選型

1140V及以下系列

型號	額定電壓（V）	額定容量（kVar）	柜體尺寸（WDH）及數目
YSVG-0.38/90	380	45±45	800×600×2200/1柜
YSVG-0.38/200	380	100±100	800×600×2200/1柜
YSVG-0.38/300	380	150±150	800×600×2200/2柜
YSVG-0.38/400	380	200±200	800×600×2200/2柜
YSVG-0.38/600	380	300±300	800×600×2200/2柜
YSVG-0.66/200	660	100±100	1000×800×2200/1柜
YSVG-0.66/400	660	200±200	1000×800×2200/2柜
YSVG-0.66/600	660	300±300	1000×800×2200/3柜
YSVG-0.66/800	660	400±400	1000×800×2200/3柜
YSVG-1.14/400	1140	200±200	1000×800×2200/2柜
YSVG-1.14/800	1140	400±400	1000×800×2200/3柜
YSVG-1.14/1200	1140	600±600	1000×800×2200/4柜
YSVG-1.14/1600	1140	800±800	1000×800×2200/5柜

6KV、10KV以下系列

型號	額定電壓（V）	額定容量（kVar）	柜體尺寸（WDH）及數目
YSVG-6/2400	6	1200±1200	4500×1200×2400
YSVG-6/3600	6	1800±1800	6000×1200×2400
YSVG-6/4800	6	2400±2400	4800×1200×2400
YSVG-6/6000	6	3000±3000	4800×1200×2400
YSVG-6/8000	6	4000±4000	6000×1200×2400
YSVG-10/2000	10	1000±1000	6000×1200×2400
YSVG-10/4000	10	2000±2000	6000×1200×2400
YSVG-10/6000	10	3000±3000	7500×1200×2400
YSVG-10/8000	10	4000±4000	7500×1200×2400
YSVG-10/10000	10	5000±5000	7500×1200×2400
